文档类型 工程调研专题报告 完成日期 2026-08-28 定位民机滑油/液压泄漏事故总汇编 · 接口专题深化 证据层级 NTSB / ATSB / TSB / FAA / NASA ASRS / SAE 官方源

飞机液压软管接头/接口处泄漏的工程原因分析——机理、真实案例与标准要求

本报告为总汇编的专题深化，聚焦"软管与接头界面"的泄漏机理。事实性结论全部来自公开官方或一手来源（NTSB、ATSB、TSB、FAA、联邦公报/CASA、SAE、Eastman、Parker、NASA ASRS），通用网络内容不作为独立结论依据；论坛级信源已在正文逐处降级标注。

6 类接口泄漏原因系统分类

29.2%总汇编统计：柔性软管失效居液压泄漏根因首位（7/24 起官方案例）

36 年FedEx 757 肇事软管在机服役时长（1987 年 3 月制造）

3000 psi民机液压系统压力级

4.7×水锤峰值可达稳态压力倍数

80%O 型圈压缩永久变形阈值（Parker）

核心结论

与问题最贴合的官方实证是 ATSB AO-2019-073（Qantas A330-202 VH-EBC，2019-12-15）：泄漏点恰在软管与 45° 端接头连接处、外观无任何可辨缺陷，机理为不锈钢编织层腐蚀 + 疲劳复合失效后 Teflon 内管被 3000 psi 高压击穿。该案证明：接头界面泄漏常为目视不可见的深层失效。事后 Qantas 对全机队实施 8 年 / 12,000 飞行循环强制换管。

来源：ATSB AO-2019-073 调查页面 · 最终报告 PDF

一、失效界面定义：为什么"接头处"是薄弱环节

液压软管组件的"接口处"在工程上不是一个点，而是三个相互叠加的薄弱点。绝大多数"接头漏油"的根因都落在这三重界面之一或其组合上：

螺纹密封界面——B 型螺母（B-nut）与对接件的锥面或平密封面，含 O 型圈密封槽。失效形态：螺纹渐进松脱 → 慢渗漏（TSB A06Q0190 官方实证）。
软管压接端根部——编织增强层在接头 socket 内终止，载荷从此处由软管本体转移到金属接头，形成结构不连续点，是全组件应力最高位置（ATSB AO-2019-073 材料失效分析定位点）。
O 型圈/挡圈密封副——在磷酸酯介质、温度循环与压力脉冲下工作的弹性体。失效形态：挤出、老化压缩永久变形、介质溶胀。

来源：ATSB AO-2019-073（调查明确记录："泄漏发生在软管与 45° 端接头连接处附近"）

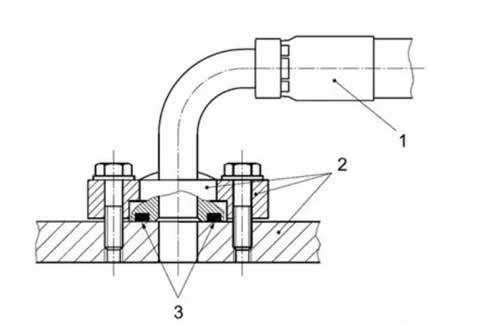

Parker Snap-tite 液压软管接头装配剖视图 — 软管接头装配剖面（Parker Snap-tite 技术资料）：编织层在 socket 内被夹持，载荷在压接根部从软管转移到金属接头——结构不连续点所在。（行业技术资料，非事故证据）

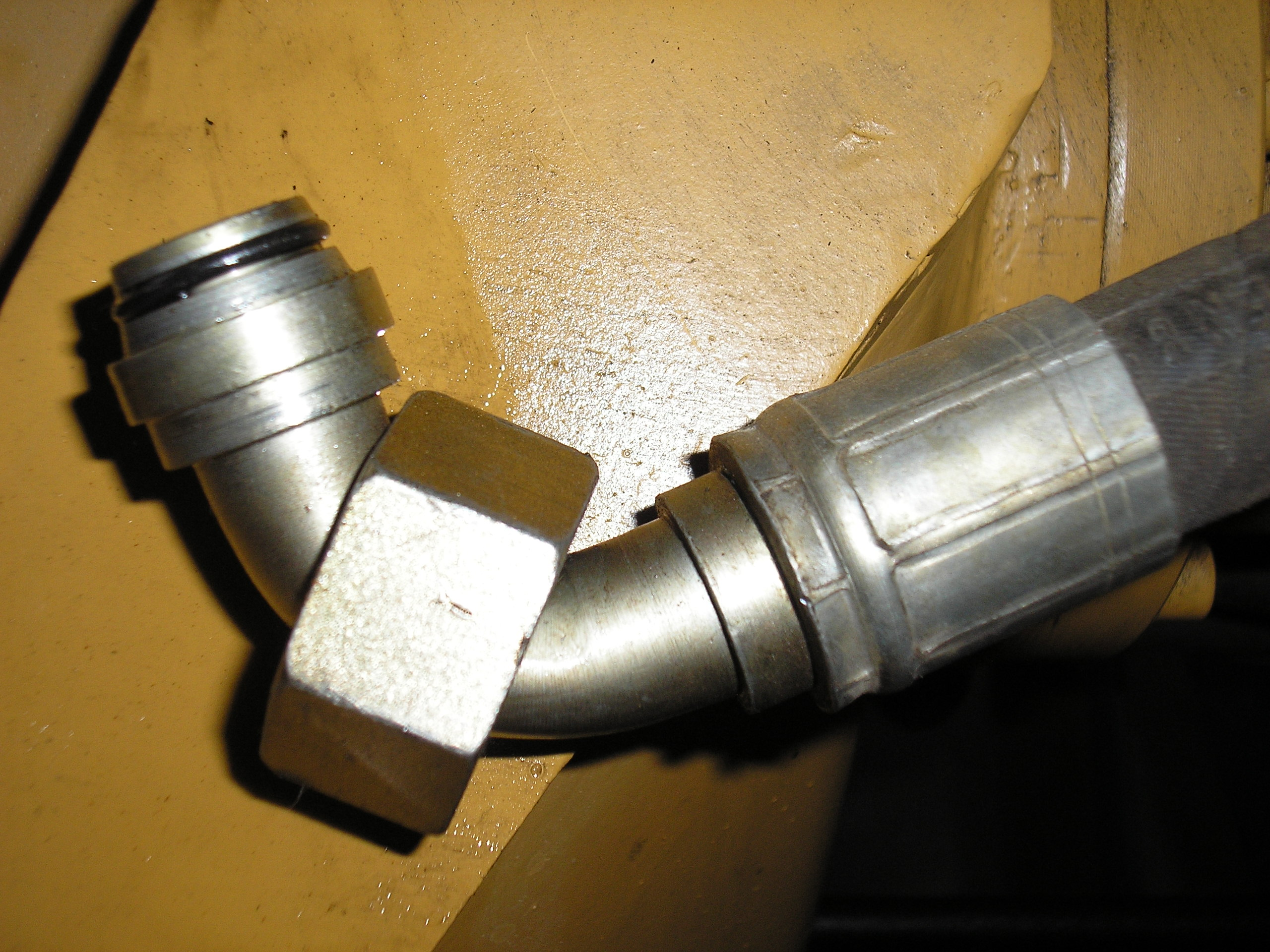

带 O 型圈的航空液压接头特写 — O 型圈密封副特写：弹性体工作在磷酸酯介质、温度循环与压力脉冲三重载荷下，是接口三重薄弱点中的第三重。（行业实拍资料，非事故证据）

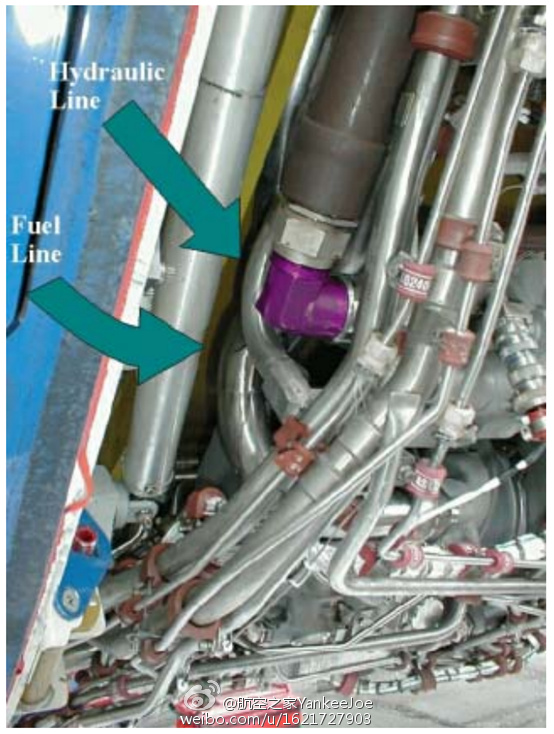

飞机起落架舱内密集布置的液压与燃油管路实拍 — 机载液压管路实景：起落架舱内密集布置的液压/燃油管路——接口数量多、可达性差、环境严酷，是泄漏高发区。（行业实拍资料）

二、原因分类与机理：六大类，每类都有官方案例背书

六类原因到接头界面失效再到系统级后果的完整机理链总览图 — 六类原因 → 接头界面失效 → 系统级后果的完整机理链（本报告自制，依据官方事故报告整理）。六类原因既可独立作用，更常见的是复合失效（如"腐蚀萌生 + 疲劳扩展"击穿内管）。

2.1 安装工艺类：扭矩 · 扭转 · 弯曲半径 · 压接复用

扭矩不当是接口泄漏最直接的工程原因。FAA AC 43.13-1B（1998-09-08 发布，Change 1 2001-09-27）第 9-19 页 Table 9-2 规定了 AN-818 型螺母的拧紧力矩——扭矩不足在振动环境下导致螺纹连接渐进松脱产生慢渗漏，扭矩过度则损伤密封锥面或使软管端部变形。加拿大 TSB 对一起 Learjet 事故（A06Q0190，2006 年）的调查确认：液压管路 B-nut 松动产生慢渗漏，飞行中液压油逐渐耗尽最终导致刹车失效——这是"接口处慢渗漏"最直白的官方实证。行业侧佐证还包括波音 737NG FTD 32-00014（1999）：针对主起落架舱门液压管路易碎接头漏油，波音将接头力矩从 170 提高到 215 in-lbs（机务论坛转载波音文件，降级信源）。

来源：AC 43.13-1B Table 9-2 · TSB A06Q0190 · airacm 转载 Boeing FTD（降级）

管径	铝合金管（in-lb）	钢管（in-lb）
-4	50–65	135–150
-6	110–130	270–300
-8	230–260	450–500

AN-818 型螺母拧紧力矩（AC 43.13-1B Table 9-2），按管径与管材分档。

软管扭转、弯曲半径不足与长度余量缺失会在接头根部引入持续附加应力。AC 43.13-1B 要求：安装不得扭转（使用外皮 lay line 检验）、预留压力下长度变化余量（受压后软管长度变化 +2% 至 −4%）、避免过紧弯曲；Teflon 软管工作温度 −65~450°F，一旦出现永久变形（扭结）禁止扳直复用、必须更换；更换软管必须使用同类型、同尺寸、同件号、同长度并符合相应 TSO 的产品。该 AC Table 9-3 同时给出军标软管的最小弯曲半径与强度规格（如 MIL-H-8794 单丝编织软管工作压力 3000 psi、爆破压力 12000 psi）。

FAA AC 43.13-1B Figure 9-9 官方插图：软管正确与错误安装方式对比 — AC 43.13-1B Figure 9-9（FAA 咨询通告官方图）：正确（不弯不扭、留足余量）与错误安装方式对比。

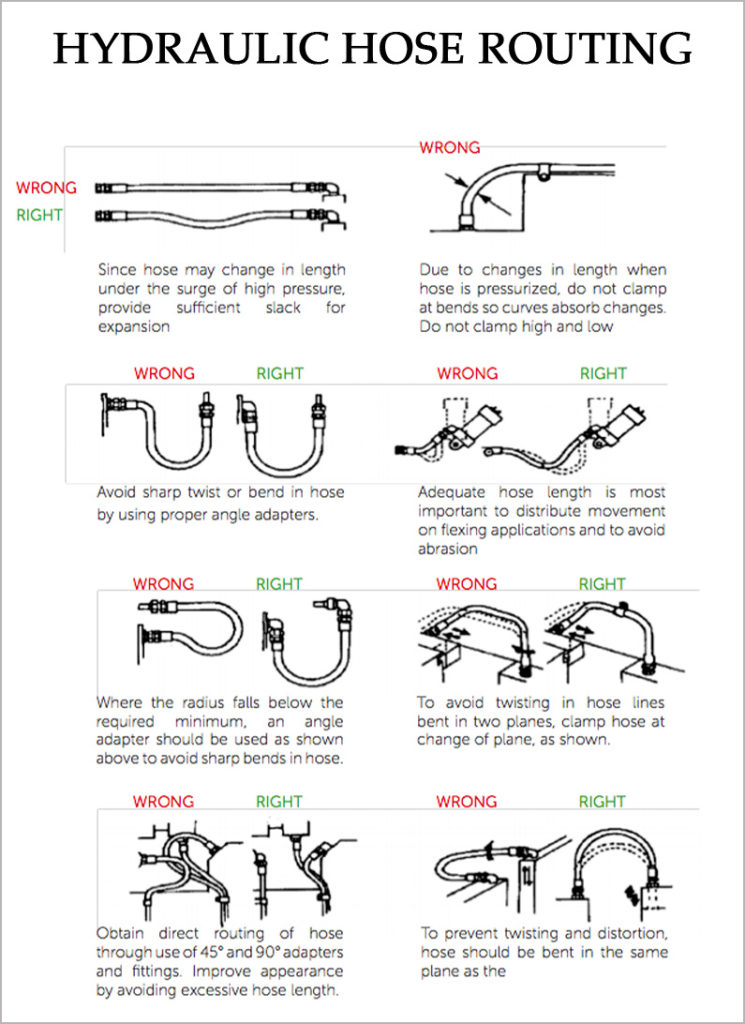

液压软管布线正误对照海报 — 软管布线正误对照（行业培训资料）：从弯曲半径、扭转、卡箍、接头对正等多维度给出对照。（非事故证据）

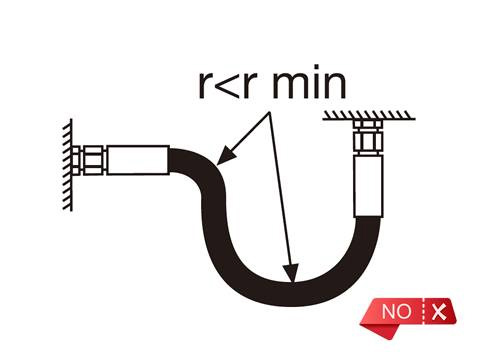

弯曲半径小于最小值的错误安装示例 — r < r_min 错误示例：弯曲半径不足时，接头根部内侧编织层应力集中，长期服役直接诱发疲劳断丝。

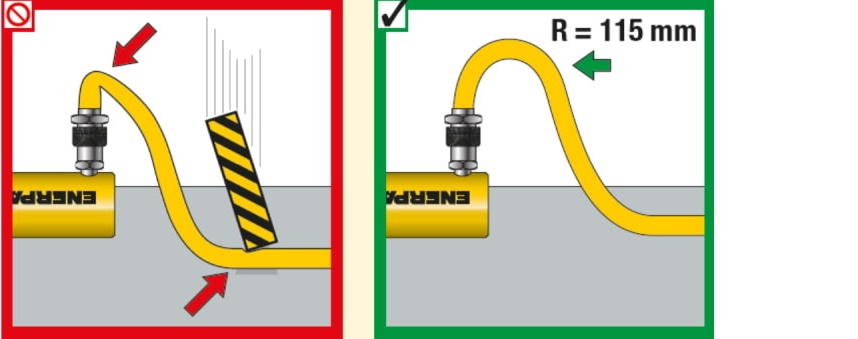

弯曲半径正确与错误安装对比 — 弯曲半径正误对比：规范安装 vs 紧贴接头处的过急弯折。

一次性压接接头（swaged）的违规复用：压接接头一旦显示损伤或泄漏，整根软管组件报废、接头不能拆下重用——压接几何（socket 压入深度、内衬胀形）是不可逆的一次性成形。现场可装式（field attachable）接头为 socket+nipple 螺纹咬合结构，一般仅适用于中低压橡胶软管。将旧压接接头与新软管重新组合、或在高压线路上使用可复用接头，会直接破坏三点式密封与抗拔脱结构。（来源：aviationtestprep · 波音分销目录 649-8D）

2.2 振动疲劳类：接头根部应力集中 · 卡箍 · 套管内磨损

接头根部是软管组件应力最高的位置：编织层在 socket 内终止、软管从柔性突然过渡为刚性，振动载荷在此处全部由最外层钢丝承担。ATSB AO-2019-073 的材料失效分析显示，Qantas A330 软管断丝起源于腐蚀坑并经疲劳扩展（SEM 观察到腐蚀产物与疲劳辉纹，"未发现其他可作为裂纹起点的机械损伤"）；NTSB 对 FedEx 757 的报告同样记录了软管破裂沿全长度分布的编织断丝与 PTFE 内衬疲劳破裂特征。这两起均属"振动+环境+服役时间"复合疲劳，泄漏/破裂位置都邻近接头结构不连续区。

卡箍（支撑夹）间距不当与缺失导致软管悬跨段在流体脉动和机体振动下发生拍振磨损。FAA AMT Handbook（FAA-H-8083-30）规定软管支撑卡箍间距须按制造商数据设置，并要求以 lay line 检验安装扭转、在穿越结构处加装防磨保护。NTSB Cessna 560 调查（CHI07LA043）给出了最隐蔽的形态：液压软管在防火套管内部发生玻璃纤维与不锈钢编织层的磨蚀，外表面完全无可见迹象，直至全液压失效、右主起落架未能放出；NTSB 将"软管检查程序不足"与"无寿命限制"列为促成因素。

来源：ATSB AO-2019-073 最终报告 · NTSB FedEx 757 最终报告 · NTSB CHI07LA043 · FAA-H-8083-30 第 7 章（转载）

航空维修人员协作检查液压管路 — 维修与检查作业：卡箍间距、lay line 扭转检验、防磨保护均依赖维修环节落实——振动疲劳类泄漏的预防，本质是维修体系问题。

2.3 密封件失效类：O 型圈挤出 · 老化 · 磷酸酯选材

O 型圈挤出发生于密封间隙过大、压力冲击超过额定值、材料硬度不足（低于 90 Shore A）或装配扭矩不当的场合，切口出现在低压侧；Parker 技术文献系统阐述了挤出机理与防挤出挡圈设计，并指出脉冲压力达到工作压力 133% 量级时（ISO 脉冲试验条件）设计不当的密封即可能被挤出切伤。压缩永久变形老化则是慢渗漏的主因之一：压缩永久变形达到约 80% 时 O 型圈基本丧失密封能力，高温与化学介质显著加速该过程——发动机舱、APU 舱等热区的接头密封尤需关注。

磷酸酯液压油（Skydrol/五型磷酸酯）的选材错误是民机液压密封特有的风险。Skydrol 制造商 Eastman 的官方材料兼容表给出：Buna-N（NBR）无耐受（No）、EPR/EPDM 优秀、氟橡胶（FKM）评级"差（Poor）"、PTFE 与 FFKM 优秀。需如实记录的是，该结论与部分工业密封供应商的说法存在冲突——后者称"FKM 是 Skydrol 中唯一被广泛接受的弹性体"；本报告以油品制造商官方表为准，实际选材应以机型 AMM/密封件规范为准绳。

来源：Parker 密封挤出机理 · Parker 面密封设计 · detroitsealing 引 Parker O-Ring Handbook · Eastman Skydrol 材料兼容表 eas11170.pdf · oringsupplyco（冲突观点）

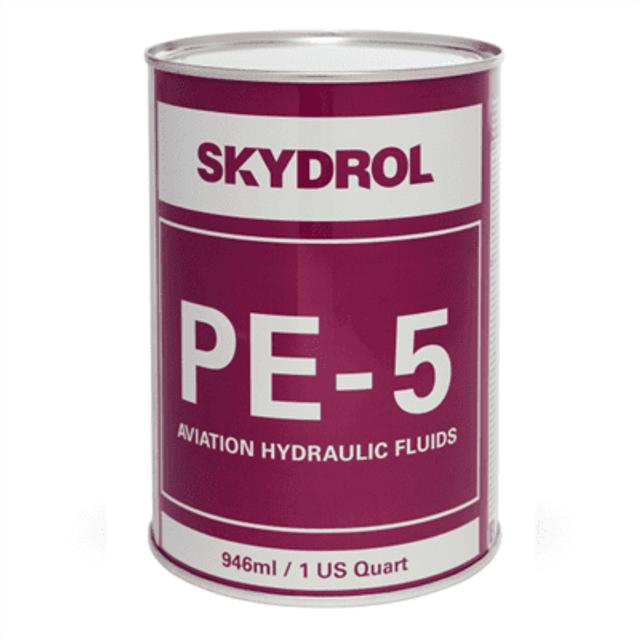

Skydrol PE-5 磷酸酯航空液压油 — Skydrol PE-5 磷酸酯液压油：民机主流液压介质（阻燃，但化学侵蚀性强）——密封件选材错误的后果由它直接兑现。

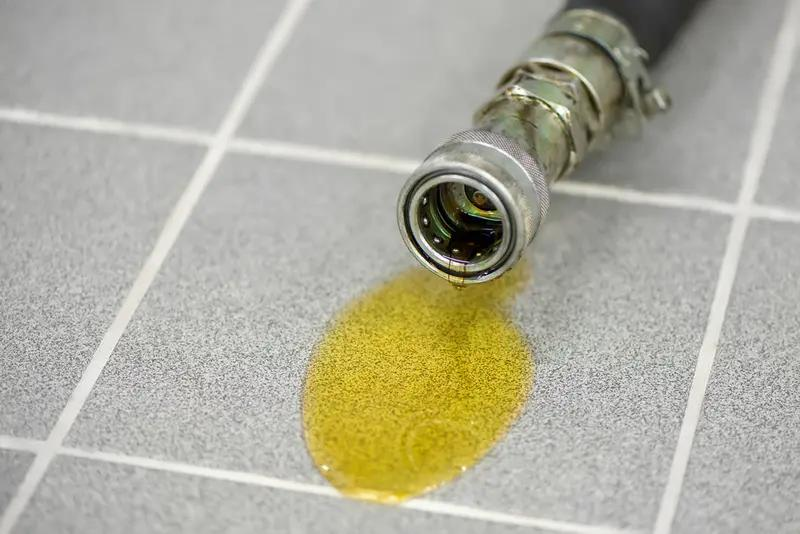

液压接头处滴油泄漏实拍 — 接头处滴油形态（通用工业实拍，非事故证据）：接口泄漏最常见的目视表现——B-nut 松动慢渗漏的早期形态。

2.4 材料与环境类：腐蚀疲劳 · 磨蚀 · 热损伤 · 结冰

编织层腐蚀与疲劳的复合作用是 ATSB AO-2019-073 的核心机理：不锈钢丝外编织层先因腐蚀攻击萌生裂纹起点，再在循环载荷下疲劳扩展，多根断丝后编织层失去承载能力，Teflon 内管在 3000 psi 系统压力下被击穿。该案例中软管为三层结构（无缝挤压 Teflon 内管+密集小直径不锈钢丝编织+蓝色外皮），泄漏位于软管接入 45° 端接头处。

外部磨蚀与热损伤：FAA 技术注记 TN 90-19 记录了"磨损的导线电弧击穿低压铝质液压管并点燃液压油"的事件形态；英国官方事故报告（737-299 N64AF，1986）同样记录了液压泵过热火灾中 case drain 管热断裂与柔性软管护套熔化燃烧。在役适航层面，FAA AD 2016-22-14（737-600~900ER，2016-11-09）要求检查主轮舱前隔板线束并加装卡箍，起因即线束磨损后电弧击穿 B 系统液压管致系统全失并伴随火灾风险；CASA AD/B737/139（2000-03）针对 737 EMDP 线束与液压软管摩擦要求一次性检查。污染与低温：美空军 AIB 报告（2025-08-26）认定 2025-01-28 Eielson 基地 F-35A 前起落架液压故障坠毁源于液压油水污染结冰（媒体转载官方报告）；颗粒污染还会加速泵内泄漏与密封磨料磨损。

来源：ATSB AO-2019-073 · FAA TN90-19 · UK 官方报告 N64AF · AD 2016-22-14 · CASA AD/B737/139 · The Aviationist 转载 USAF AIB

2.5 压力类：水锤 · 冲击 · 脉动

压力冲击（水锤）可使局部瞬时压力远超稳态值。飞机燃油系统水锤数值仿真显示：阀门关闭时间从 3 s 缩短到 0.25 s 时，管路峰值压力从 3.15 bar 升至 14.7 bar（约 4.7 倍稳态值）；液压行业通用判据亦认为冲击峰值可达工作压力的数倍，SAE/ISO 脉冲试验即以 133% 工作压力考核软管组件寿命。MIL-H-8794 单丝编织软管爆破压力为工作压力的 4 倍（3000/12000 psi），但该裕度是针对稳态压力设计的，冲击疲劳会显著消耗寿命。对 3000 psi 级飞机液压系统而言，冲击压力叠加在接头界面时，直接后果包括 O 型圈挤出、密封面瞬时脱开渗漏、编织层局部过载。

来源：飞机管路水锤数值仿真论文 · AC 43.13-1B Table 9-3 · SAE/ISO 脉冲试验判据（工业技术文献佐证，站点级链接无法提供）

2.6 维修与制造差错类：装反 · 交叉 · 质量逃逸

接头方位装错：NTSB DCA12IA113（Southwest 737-3H4 N379SW，2012-07-27 El Paso）确认前起落架收放作动筒的 restrictor（限流）接头与 union（直通）接头装反（工程文件要求 restrictor 装 rod end cap 端、实际装在 head end 端）——放下起落架时作动筒活塞异常高速运动撞击行程末端，支撑梁过应力断裂，前轮磨蚀破裂了作动筒液压软管。

软管交叉接反：NASA ASRS CALLBACK 2024 年 5 月期（Issue 532）收录的 Gulfstream III 案例中，机务更换 Emergency Brake Valve 时两根液压软管接反，未做操作检查即放行，次日飞行前辅助泵建压 3000 psi 时四个机轮刹车全部锁死；事后维修单位建立多管路件拆卸必须颜色编码标识的制度。适航指令层面的最新实例是 AD 2025-20951（2025-11-25 发布、2025-12-10 生效）：某 737 运营人完成碳刹车改装（波音 SB 737-32-1429）后，右主起落架刹车软管在 flow limiter 处交叉安装且轮速传感器导线互换，导致刹车丢失与跑道冲出，AD 要求对所有同改装构型执行 GVI 检查与防滞/轮速传感器操作测试。

制造质量逃逸与部件装错：AD 2023-13-13（A350，2023-08-01 发布、2023-09-05 生效）披露前起落架 Yellow 系统回油低压软管发生两次制造质量逃逸，存在寿命不足的过早破裂风险，要求按序列号强制更换；TSB A18A0088（DHC-8，2018-11-15）中前运营人安装了不符合标准/过尺寸的轴承导致减震支柱密封磨损失效漏油、前起落架部分放下。

来源：NTSB DCA12IA113 最终报告 · NASA ASRS CALLBACK 532 · AD 2025-20951 · AD 2023-13-13 · TSB A18A0088

三、真实案例详解：泄漏点就在接口处的官方记录

3.1 核心案例：Qantas A330-202 VH-EBC（ATSB AO-2019-073）

事件经过（2019-12-15）：VH-EBC 执行悉尼出发航班，飞行中绿液压系统方向舵伺服高压软管（件号 AE2464379H0316）破裂泄漏，机组返航悉尼；落地关车后泄漏的液压油被 APU 进气吸入并雾化进入客舱，触发客舱烟雾告警，机长下令疏散，1 名乘务组重伤、5 名乘客轻伤。

失效机理：该软管为三层结构（无缝挤压 Teflon 内管+密集小直径不锈钢丝编织层+蓝色外皮）。Qantas 工程师检查确认泄漏来自连接中央方向舵伺服的柔性软管，位置在软管接入 45° 端接头处附近，"除泄漏本身外无任何可辨目视缺陷"。制造商（Airbus）材料失效分析认定：不锈钢编织层的腐蚀与疲劳裂纹共同作用——SEM 断口可见腐蚀产物、疲劳辉纹，断丝起源于腐蚀攻击形成的裂纹起点，无其他机械损伤起点；编织层失效后内管失去结构支撑，被高压油击穿。

调查结论：ATSB 列为促成因素——"方向舵伺服液压压力软管在飞行中破裂，导致绿系统液压油流失迫使返航"；泄漏油液其后经 APU 进气吸入是客舱污染与疏散的直接原因。该软管在维修体系中被视为 on-condition（视情）件、无寿命限制，A330 推荐维修方案仅要求每 24 个月对方向舵伺服柔性软管目视检查——而目视检查恰恰无法发现编织层内部腐蚀。

适航措施：事发后 Qantas 对其 A330 机队三套液压系统的方向舵伺服软管实施预防性更换，并建立 8 年或 12,000 飞行循环（先到为准）的重复更换周期；Airbus 数据显示该件号仅装于 MSN 181–555 的 A330-200（约 220 架在役），自 MSN 555 起液压系统构型修改、不再安装该软管。

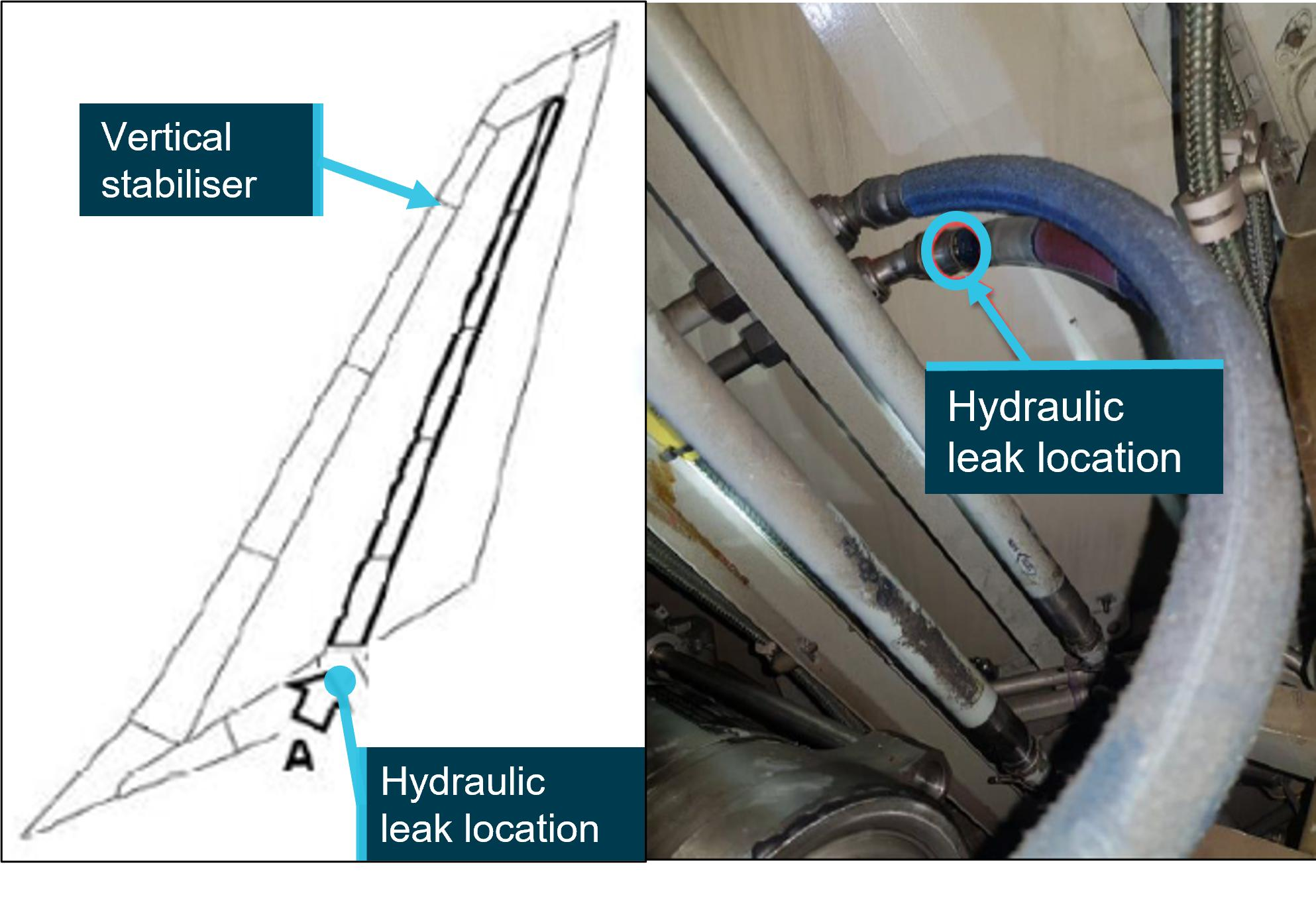

ATSB AO-2019-073 官方图：垂直尾翼方向舵伺服软管液压泄漏位置标注，含尾翼线稿与实拍管路特写 — ATSB AO-2019-073 官方图：垂直尾翼方向舵伺服软管泄漏位置——左为尾翼整体定位线稿，右为实拍管路特写（蓝色软管+金属接头），标注"Hydraulic leak location"处即软管与接头连接界面。（ATSB 调查页面）

ATSB AO-2019-073 Figure 5：绿系统方向舵伺服软管位置与泄漏点 — ATSB Figure 5：绿系统方向舵伺服软管位置与泄漏点（官方直链，如加载缓慢可点击前往原图或最终报告 PDF）

ATSB AO-2019-073 Figure 6：不锈钢编织层断口的腐蚀与疲劳裂纹 SEM 图 — ATSB Figure 6：不锈钢编织层断口的腐蚀与疲劳裂纹（SEM 多倍率，Airbus 失效分析）——腐蚀坑萌生 + 疲劳辉纹扩展的直接证据。（官方直链：原图）

ATSB Figure 4（尾翼泄漏液压油沿机身流向 APU 进气口的二次后果路径）：点击查看官方原图

3.2 JetBlue A320-232（NTSB DCA12IA096，2012-06-17）——扭结失效与 PTU 连锁

事件经过：拉斯维加斯起飞后收起落架过程中，Green 液压系统失压，2 分钟后 Yellow 系统油箱过热告警（1500 英尺以下告警被抑制，爬升后集中爆发）；机组按 ECAM 关闭 Green/Yellow 电动泵与 PTU，飞机进入备用法则、仅剩 Blue 系统；盘旋耗油 3 小时 35 分钟后安全落地。失效机理：事后检查发现 Green 系统右主起落架舱门收放柔性液压管扭结（kink）并侧壁塌陷导致泄漏；Green 失压后 Green/Yellow 压差达 500 psi 时 PTU 按设计自动全速运转，长时间最大转速运转导致 Yellow 系统过热失效——这正是 Airbus Safety First 刊文系统警示的 A320 家族"Green 渗漏拖垮 Yellow"失效链。调查结论：NTSB 认定可能原因为"右主起落架舱门收放 Green 液压管失效导致 PTU 长时间运转及 Yellow 过热失压，飞机仅剩单套液压运行"；Airbus 已改进该管路设计。工程意义：管路安装应力（扭结）是柔性管路失效的直接诱因，且单点泄漏可通过 PTU 等功率交联装置演变为双系统失效——与 ATSB AO-2018-014（757）机理一致。

来源：NTSB DCA12IA096 最终报告 · Airbus Safety First 附件 · ATSB AO-2018-014

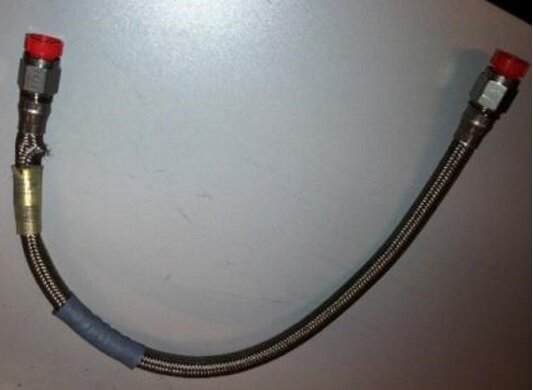

NTSB DCA12IA096 失效管照片：右主起落架舱门收放柔性管的扭结与侧壁塌陷 — NTSB 失效管照片：右主起落架舱门收放柔性管的**扭结与侧壁塌陷**（NTSB 图片，aerossurance 托管）——安装应力直接致漏的实物证据。

3.3 FedEx B757-200 N977FD（NTSB 最终报告 2025-05）——超龄软管疲劳破裂致机腹着陆

事件经过（2023-10-04）：FedEx 航班在查塔努加着陆时左主起落架未放出，机腹着陆并起火，2 名机组撤离。NTSB 最终报告（2025-05 发布）认定：左主起落架舱门收放作动筒柔性液压软管（P/N AS117-06-0180，1987 年 3 月制造，装机约 36 年）疲劳破裂——PTFE 内衬破裂并沿软管全长度出现不锈钢编织断丝（过载特征起源），左系统液压油流失（着陆时系统油量仅剩 32%），起落架未能放出。工程意义：该案例与 Qantas A330 案例共同指向软管定寿问题——无寿命限制的 on-condition 件在多年服役后发生疲劳/腐蚀型界面失效；两案的软管制造年代与失效模式（编织断丝+内管破裂）高度相似，均无外部先兆。

来源：NTSB 最终报告 N977FD · aeroinside

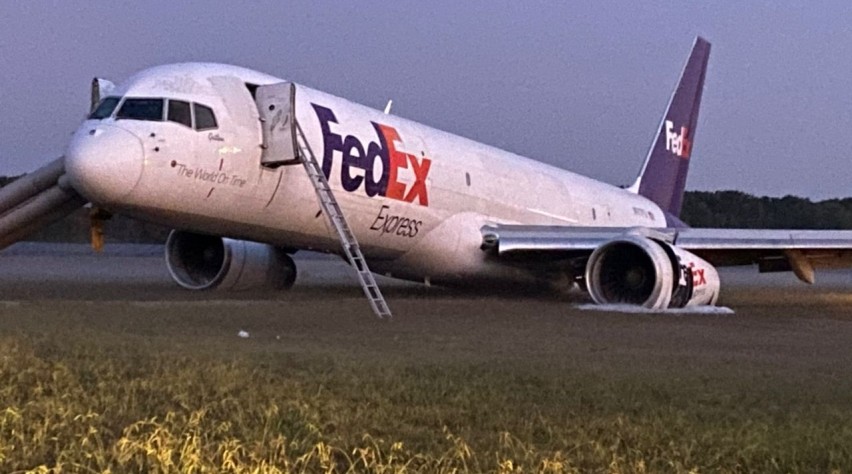

FedEx 757 查塔努加机腹着陆事故照片 — FedEx 757 N977FD 查塔努加机腹着陆（JACDEC 图片，媒体源）：36 年超龄软管疲劳破裂 → 左系统液压全失 → 主起落架未放出。

3.4 Learjet（TSB A06Q0190）——B-nut 松动慢渗漏耗尽液压油

加拿大 TSB 调查确认：液压管路 B 型螺母松动产生慢渗漏，飞行中液压油持续流失未被察觉，最终刹车失效。该案例与 AC 43.13-1B Table 9-2 的扭矩要求直接对应：扭矩不足 + 振动 → 螺纹渐进松脱 → 接口处慢渗漏，是"接口泄漏"最简洁的官方案例形态。（来源：TSB A06Q0190）

3.5 Southwest 737-3H4 N379SW（NTSB DCA12IA113）——接头装反引发的连锁结构失效

2012-07-27 El Paso 进近放起落架时，NLG 收放作动筒支撑梁过应力断裂（断口过载特征、无疲劳征兆），作动筒液压管被前轮磨蚀破裂。NTSB 认定可能原因："NLG 液压管因与前轮接触磨蚀而破裂，作动筒上 union 与 restrictor 接头装反为促成因素"——restrictor 装在 head end（应在 rod end cap）使放下流量异常增大、活塞高速撞击行程末端将载荷传入支撑梁。docket 记录失效软管为 Teflon 内管+CRES 编织、破裂距 A 端 8.5 英寸、塑料螺旋防磨包覆层缺失 3.18 英寸。机理链：接头方位差错 → 液动过载 → 结构失效 → 软管二次损伤。（来源：NTSB DCA12IA113 最终报告 · ASN wikibase）

3.6 Gulfstream III 软管接反（ASRS）与 737 刹车软管交叉安装（AD 2025-20951）

NASA ASRS CALLBACK Issue 532（2024-05）与 FAA AD 2025-20951（2025-11-25 发布）分别从自愿报告与适航强制两个层面证实软管交叉/接反是当前高发的接口差错：前者为 Emergency Brake Valve 更换中两根软管接反导致 3000 psi 全刹车锁死（依赖试飞前检查发现，未酿成事故）；后者为碳刹车改装后刹车软管在 flow limiter 处交叉安装+轮速传感器线互换，导致刹车丢失与跑道冲出，FAA 强制 GVI 检查+操作测试。（来源：ASRS CALLBACK 532 · AD 2025-20951）

3.7 其他官方案例速览

案例	年份	与接口/软管相关的要点	来源
Cessna 560 N49NS（NTSB CHI07LA043）	2006-12-22	软管防火套管内部玻璃纤维磨蚀编织层，外表面无迹象，全液压失效右主起落架未放出；促成因素：检查程序不足+无寿命限制	accidents.app 摘要
B737-200 N198AW	1989-12-30	C 检未发现电线与液压管摩擦→电弧击穿管路+点燃液压油→轮舱火灾烧穿 A/B/备用三套液压→人工操纵着陆冲出跑道	ASN 报告
B737-299 N64AF（英国官方报告）	1986	B 系统 AC 电动泵过热火灾，case drain 管热断裂、柔性软管护套熔化燃烧、三套油箱受热	UK 报告 PDF
DHC-8（TSB A18A0088）	2018-11-15	前运营人装过尺寸/不符合标准轴承→减震支柱密封磨损失效漏油→前起落架部分放下	TSB 新闻稿
B757 VH-TCA（ATSB AO-2018-014）	2018-02-05	左 MLG 柔性软管破裂→左系统失效→PTU 持续运转→右系统过热失效	ATSB
A350（AD 2023-13-13）	2023	前起落架 Yellow 回油低压软管两次制造质量逃逸，寿命不足过早破裂风险，强制按序列号更换	Federal Register
737（CASA AD/B737/139）	2000-03	EMDP 线束与液压软管摩擦一次性检查，防电弧火灾	CASA
F-35A Eielson	2025-01-28	液压油水污染结冰→前起落架液压故障坠毁（AIB 报告 2025-08-26）	Aviationist 转载 AIB

四、边界区分：外部切断管路 ≠ 接口泄漏

总汇编中的三起多液压失效经典事故与"软管接头泄漏"机理不同，属外部能量/结构失效切断管路类：

UA232（DC-10-10，1989-07-19）：No.2 发动机风扇盘非包容破裂碎片切断三套液压系统管路，三套全失，靠差动推力着陆，111 人遇难。NTSB AAR-90-06 及安全建议 A-90-167~175 推动液压系统冗余改装。（AAR-90-06 · 安全建议信）
JAL123（747SR，1985-08-12）：后压力隔框 1978 年尾擦伤修理差错（搭接板单排紧固件替代双排）→增压疲劳裂纹扩展→垂直尾翼/后机身结构破坏切断 4 套液压管路，520 人遇难。（FAA Lessons Learned）
AZAL8243（E190，2024-12-25）：哈萨克官方初步报告（2025-02）显示：第一次外部声响后 4 秒3 号液压系统失效、+6 秒1 号失效、+21 秒2 号失效；2 号系统液压管撕裂形貌与铁基金属碎片冲击一致；最终操纵面受损失控坠毁于阿克套，38 人遇难（最终报告待出）。（qazinform · flightradar24）

边界区分结论：UA232 / JAL123 / AZAL8243 是"管路被外部能量（碎片/结构/弹片）物理切断"，泄漏源不在接头界面；本报告主体案例（AO-2019-073、A06Q0190、DCA12IA096、N977FD、DCA12IA113 等）的泄漏源均在软管本体与接头界面。二者的预防体系——前者靠隔离/fuse/冗余布局，后者靠安装工艺/定寿/检查程序——应分别建设。

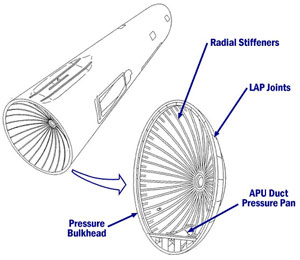

FAA Lessons Learned：JAL123 后压力隔框修理结构示意图 — FAA Lessons Learned 官方图：JAL123 后压力隔框修理结构示意——单排紧固件替代双排的修理差错，最终以"切断四套液压管路"的方式兑现。

联合航空 DC-10 真实涂装照片 — 联合航空 DC-10（真实涂装）：UA232 的机队同型——1989 年苏城事件三套液压全失源于 2 号发动机风扇盘爆破碎片切断管路。

UA232 发动机残骸勘查现场照片 — UA232 发动机残骸勘查（真实事故照片）：2 号发动机风扇盘非包容失效的物证现场——属"外部切断"类液压失效。

UA232 苏城坠机现场残骸废墟纪实照片 — UA232 残骸现场（真实事故纪实照片）：失去全部液压后靠差动推力迫降的后果——液压系统冗余设计的反面教材。

五、标准与维修要求：判据在哪里

5.1 FAA AC 43.13-1B（可接受的维修方法、技术与惯例）

AC 43.13-1B（1998-09-08 发布，Change 1 2001-09-27）是民机维修"可接受方法"的基础规范，与软管接头直接相关的要求包括：

接头扭矩（p9-19 Table 9-2）：AN-818 螺母按管材/管径给定力矩范围（详见 2.1 节扭矩表）。
软管更换要求（p9-19）：同类型/尺寸/件号/长度、符合 TSO；安装不扭转、留 5–8% 余量（受压长度变化 +2%/−4%）、避免紧弯曲；Teflon 软管 −65~450°F、有永久变形禁扳直复用。
软管规格与最小弯曲半径（p9-22 Table 9-3）：MIL-H-8794/8788 系列工作压力、爆破压力（4× 工作压力）与最小弯曲半径。
正确安装图示（p9-23 Figure 9-9）：不弯不扭、留余量。

来源：AC 43.13-1B（NTSB docket 托管） · p9-19 · p9-22 · p9-23

5.2 FAA-H-8083-30（航空维修技术人员手册·通用）

第 7 章 "Fluid Lines and Fittings" 规定软管识别、安装、卡箍/支撑间距、防磨保护与 lay line 检验方法，与 AC 43.13-1B 构成"规范+教材"两级依据。（来源：第 7 章转载 · AMT Handbook 第 9 章）

5.3 SAE 标准族

标准	版本	定位与适用
AS5440	B（2024-12-03）	《Hydraulic Systems, Aircraft, Design and Installation Requirements》——液压系统（含管路/软管/接头）设计安装总纲：压力/温度额定、冗余与隔离、泄漏包容。（SAE）
ARP994	C（2023-06-27）	《Design of Tubing Installations for Aerospace Hydraulic Systems》——管路/软管/接头系统的设计选型推荐做法：line sizing、routing、支撑卡箍、应力与允许缺陷。（SAE）
AS4832（纠偏）	B（2023-06-12）	并非软管标准，而是密封槽设计标准——0.364 in 名义截面压缩型密封（含双挡圈）的 Gland Design。软管组件本身应引用 AS5440/ARP994/AS649/AS1072 体系。（SAE）
AS1072	D	软管组件防火保护套管（配合 AS1055）——火区软管防火保护依据，与 N64AF 类火灾损伤教训对应。（SAE）
AS649/AS642	—	PTFE 金属编织中压软管组件，整体式防火套管。
AS25427	—	液压自密封快断接头——断开自动封油，防泄漏防污染的接头级标准。（SAE）

TSO 体系：软管/接头类零部件按 FAA TSO（如 C42/C75/C53a 类）批准，AC 43.13-1B 要求替换件符合相应 TSO。（AOPA）

5.4 泄漏防护工程措施：液压 fuse 与系统冗余

液压 fuse（保险器）在管路泄漏流量超限时自动关断，限制油液流失，是"泄漏后果缓释"的核心机载装置：737 经典型在刹车/襟缝翼/前起落架/反推管线装设 fuse（件号如 7-2882-4/5/6，见 ATS PMA 目录）；L1011 多哈事件（轮胎爆裂致 4 套液压失效）被广泛引用为 fuse 保住剩余油量的经典案例（论坛级信息，降级参考）。UA232 之后 NTSB A-90-167~175 与 FR 95-62 推动的系统隔离/冗余改进属于"外部切断"场景的体系性防护。（来源：ATS PMA 目录 · PPRuNe（降级） · NTSB A-90-167~175）

六、检查与预防：面向维修方案编制的浓缩清单

扭矩——按 AC 43.13-1B Table 9-2 或机型 AMM 执行；关注波音 FTD 类工程指示的力矩修订（如 170→215 in-lbs，论坛转载降级信源）；复紧后检查螺纹/密封面状态。
安装几何——lay line 防扭转、最小弯曲半径（Table 9-3）、5–8% 余量、卡箍间距按手册；Teflon 软管扭结即报废。
接头管理——一次性压接接头禁止复用；多管路拆装必须标识防交叉（ASRS 教训：颜色编码制度）；restrictor/union 类方位件按图装并独立复核。
定寿与检查——on-condition 高压软管在高温/腐蚀环境服役多年后应评估定寿（Qantas 后续 8 年/12,000 循环；NTSB Cessna 案例促成因素"无寿命限制"）；对套管内磨损、编织层内部腐蚀，目视无效，需结合服役时间/循环与（如可行）无损检测手段决策。
介质兼容——磷酸酯系统密封件按 Eastman 官方兼容表与机型规范选材（EPDM/EPR/FFKM/PTFE 为优，NBR 禁用，FKM 谨慎）。
冲击与脉动——关注作动顺序阀/阀门操作速率与 PTU 交联逻辑，防止水锤与 PTU 长时间全速运转（A320/757 双失效链）。

七、原因汇总表：一表速查

原因类别	失效机理	典型案例	预防措施
① 安装工艺类	B-nut 扭矩不足/过度→螺纹松脱慢渗漏或密封面损伤；软管扭转/弯曲半径不足/无余量→接头根部附加应力→扭结塌陷；一次性压接接头违规复用→密封/抗拔脱结构破坏	TSB A06Q0190（B-nut 松动慢渗漏致刹车失效）；NTSB DCA12IA096（A320 收放管扭结+侧壁塌陷）；波音 FTD 32-00014（力矩 170→215 in-lbs，降级信源）	按 AC 43.13-1B Table 9-2/AMM 执行并复紧后检查；lay line 防扭转+最小弯曲半径+5–8% 余量；压接接头损坏即整根报废不复用
② 振动疲劳类	接头根部编织层应力集中→腐蚀萌生+疲劳扩展断丝；卡箍间距过大→悬跨拍振磨损（可藏在防火套管内，外观看不出）	ATSB AO-2019-073（编织层腐蚀+疲劳，泄漏在 45° 接头处）；NTSB CHI07LA043（Cessna 560 套管内磨蚀无外征兆）	卡箍/支撑按手册间距；关键区软管评估定寿（如 8 年/12,000 循环）；目视检查局限处补充深度检查手段
③ 密封件失效类	O 型圈挤出（间隙过大/冲击压力/硬度<90 Shore A）；压缩永久变形≈80% 丧失密封（高温老化）；磷酸酯油选材错误（NBR 溶胀、FKM 存疑）；密封面划伤/污染	Parker 挤出机理与面密封设计；Eastman 官方兼容表（NBR=No、EPDM=优、FKM=差）；detroitsealing 引 Parker 80% 阈值	按介质兼容表选材（EPDM/FFKM/PTFE）；控制密封间隙+挡圈；热区密封件按周期更换；装配前密封面检验
④ 材料与环境类	不锈钢编织层腐蚀+疲劳复合失效（目视不可见）；外胶层磨损/套管内磨蚀→电弧击穿管路（火）；火区热损伤烧毁软管；污染/结冰	ATSB AO-2019-073；AD 2016-22-14（线束磨损→电弧击穿液压管）；CASA AD/B737/139；UK N64AF（泵火烧热断裂）；F-35A（水污染结冰，AIB 2025-08）	防磨保护与卡箍加装（AD 措施）；火区软管按 AS1072D/AS649 防火套管；油液污染监控（水分/颗粒）；关键软管定寿
⑤ 压力类	压力冲击/水锤峰值可达稳态数倍（仿真：0.25s 关阀→14.7 bar vs 3s→3.15 bar，约 4.7×）；冲击叠加→O 型圈挤出/编织层过载；脉冲疲劳消耗寿命	水锤数值仿真（semanticscholar）；ISO 18752 脉冲试验 133% 工作压力（工业佐证）；设计爆破压力 4× 工作压力（MIL-H-8794）	控制阀门/作动操作速率；冲击工况按脉冲试验谱选型；避免系统超压与气塞诱发的水锤
⑥ 维修与制造差错类	restrictor/union 装反→液动过载→结构失效+软管磨破；软管交叉接反→刹车锁死/刹车丢失；制造质量逃逸→寿命不足过早破裂；部件装错标准→密封磨损失效	NTSB DCA12IA113（接头装反）；ASRS CALLBACK 532（Gulfstream III 接反）；AD 2025-20951（刹车软管交叉安装，2025-12-10 生效）；AD 2023-13-13（A350 质量逃逸）；TSB A18A0088（过尺寸轴承）	多管路拆装颜色编码标识+独立复核+操作测试（AD 要求）；按 SB/AD 序列号管控质量逃逸件；拆装件安装后按工作单验证

信息缺口披露（诚实性声明）：① "重复使用一次性接头"未检索到 FAA/NTSB 公开的专门事故报告级案例，以 AC 43.13-1B 更换要求+行业工程资料支撑机理，属工程共识层面。② Skydrol 与 FKM 兼容性存在信源冲突（Eastman 官方表 vs 工业供应商），选材以机型规范为准。③ AZAL8243 基于哈萨克官方初步报告的媒体转述，最终报告未发布。④ 论坛级信源（airacm 转载波音 FTD、PPRuNe fuse 讨论）已逐处降级标注，仅作工程背景佐证。⑤ 台湾 ASC 液压相关案例本轮未获得可用结果。⑥ URL 可达性：TSB/qazinform 等个别官方站点对自动化访问返回临时错误，URL 均为搜索引擎直达的官方地址，人工访问正常。
